Art. 7850

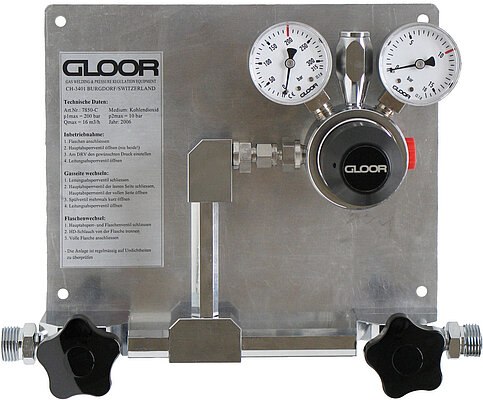

Handmatige omschakeling voor gassen tot zuiverheid 6.0. De omschakeling bestaat in de standaardversie uit twee hogedrukafsluitarmaturen voor afwisselende fleswerking en ook een hoofdoverdrukinrichting met veiligheidsventiel. Optioneel ook verkrijgbaar met Swagelok-kogelkraan met snijringkoppeling zowel aan de nuts- als de spoeluitgang (hier met bijkomend hoekstuk. Als extra optie ook in de versie met geïntegreerde spoelmechanismen op de hogedrukkranen leverbaar. Dankzij de modulaire opbouw kan de omschakeling naar wens van de klant worden aangepast. Vraag hiervoor naar ons configuratieblad.
Alle componenten zijn gemonteerd op een aluminiumplaat, die ook de specifieke gasaanduiding en instructies voor correcte bediening bevat.
Bestanden downloaden
Technische gegevens
- Ingangsdruk
200 bar
- Uitgangsdruk
0-4, 0-6 of 0-10 bar
- Debiet
12 Nm3/h (4 bar), 14 Nm3/h (6 bar), resp.16 Nm3/h (10 bar)
Hinterdruckanstieg max. 0.7 bar (bei p2=10 bar)
- Gassen
alle zuivere gassen en gasmengsels behalve corrosieve gassen
- Ingang
onbrandbare gassen 3/4" R
brandbare gassen 3/4 "L
- Uitgang
zowel nuts- als spoeluitgang: G 1/4" schroefdraad
- Materiaal
Lichamen uit messing, buitenonderdelen verchroomd
- Membranen
roestvrij staal met O-ringafdichting
- Dichtingsmateriaal
Polyamide (PA 6), vlakdichtend
- Bedrijfstemperatuur
- 20°C tot +60°C
- Lekrate helium
< 1 * 10 E-8 mbar * l * s-1
- Gewicht
4.1 kg
